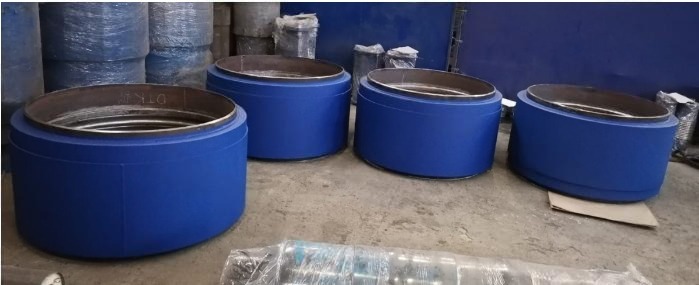

ССК: Стартовый сильфонный компенсатор

Стартовый сильфонный компенсатор — это устройство, предназначенное для компенсации линейных перемещений трубопроводной системы, возникающих в результате изменения температуры, давления и изменения геометрии трассы. Он особенно популярен в энергетике, химическом и нефтегазовом секторах, где требуются надёжные решения для уменьшения напряжений в трубопроводах и защиты оборудования от деформаций.

Принцип устройства и конструкция

Стартовый сильфонный компенсатор состоит из набора гибких элементов — сильфонов — которые образуют реакторную емкость внутри корпуса. Эти сильфоны выполнены из металла или неметаллических материалов и представляют собой герметичные камеры, способные растягиваться, сжиматься и быть сжатыми без разрушения. В базовой конфигурации компенсаторы соединяют две участки трубопровода и пропускают через себя тепловое и механическое удлинение. Стартовый компенсатор — особый тип, который заранее рассчитан на начальное положение и последующую подстроечную эксплуатацию. Часто он оснащён пружинным или тяжеловесным штоком, который обеспечивает начальную упругую реакцию и поддержку сжатия или растяжения.

Где применяют стартовый сильфонный компенсатор

На трубопроводах стартовые сильфонные компенсаторы устанавливают в узлах, где ожидаются резкие удлинения по трассе, резонансные зоны или участки с изменением угла наклона. Они применяются в 시스템ах, где важна минимизация начальных толчков, ударов и динамических нагрузок при пусконаладочных работах и в переходных режимах. В агрегатах теплообмена, в парогазовых установках, в котельных и в линиях, работающих под высокими температурами, такие компенсаторы помогают сохранять целостность трубопроводной сети и продлять срок службы оборудования.

Работа и эксплуатационные преимущества

• Снижение внутренних напряжений: сильфонная конструкция компенсирует линейные перемещения без передачи больших напряжений на крепления и арматуру.
• Уменьшение риска утечек: герметичная конструкция обеспечивает минимальные возможности для протечек в зоне стыков.
• Гибкость трассы: позволяют изменить геометрию трассы без дополнительных внешних креплений.
• Простота обслуживания: несмотря на сложность устройства, доступ к внутренним элементам для осмотра и замены уплотнений относительно прост.

Выбор и монтаж

При выборе стартового сильфонного компенсатора учитывают диаметр и давление трубопровода, рабочую температуру, скорость потока, химическую агрессивность среды и требуемый диапазон перемещений. Важным является расчёт удлинения и предельной деформации, чтобы компенсатор мог безопасно работать в заданном диапазоне. Монтаж выполняется на резьбовые или фланцевые соединения, с учётом условий эксплуатации, прокладок и защёлок. Необходимо обеспечить надлежащую поддержку и выверенную геометрию трассы, чтобы минимизировать боковые нагрузки на компенсатор.

Эксплуатационные рекомендации

• Регулярно проводить визуальный осмотр и ультразвуковую диагностику целостности сильфонной упаковки и корпусов.
• Контролировать давление и температуру в рабочем диапазоне, чтобы исключить перегрев или перепады.
• Обеспечить защиту от механических ударов и химического воздействия, при необходимости — установить дополнительные кожухи или защитные экраны.
• Проводить плановую профилактику уплотнений и узлов фиксации, чтобы предотвратить накопление микротрещин и коррозии.

Безопасность и порядок эксплуатации

Установка и обслуживание стартовых сильфонных компенсаторов должны осуществлять квалифицированные специалисты в соответствии с паспортной документацией производителя и нормами промышленной безопасности. Важно соблюдать требования по заземлению, герметичности и соблюдению допустимых предельных деформаций, чтобы обеспечить надёжность всей трубопроводной системы.

Итог

Стартовый сильфонный компенсатор — надёжное и эффективное решение для управления линейными перемещениями трубопроводов в условиях пуско-наладочных работ и эксплуатации под действием тепловых и механических нагрузок. Он способствует снижению напряжений, уменьшению риска утечек и продлению срока службы трубопроводной инфраструктуры, обеспечивая стабильность и безопасность технологического процесса.
